GemIndexLa boîte à outils de la baguette et plus
The baguette toolbox and more
Lire un plan, dessiner la pierre, calculer son poids et ses index, puis l'envoyer vers la machine à facetter, la CAO ou le comparateur. Et convertir vos modèles 3D vers la CAO, un par un ou par lots.
Read a drawing, draw the stone, compute its weight and indexes, then send it to the faceting machine, CAD or comparator. And convert your 3D models to CAD, one by one or in batches.
PDFDXFASCSTEPSTLOBJ
Tous les outils au même endroit
All the tools in one place
Lire un plan client
Read a customer drawing
PDF vectoriel ou avec la pierre en image, DXF : contour, cotes et hauteurs lus automatiquement, pierre reconstruite sur les cotes.
Vector PDF or PDF with the stone as an image, DXF: outline, dimensions and heights read automatically, stone rebuilt on the dimensions.

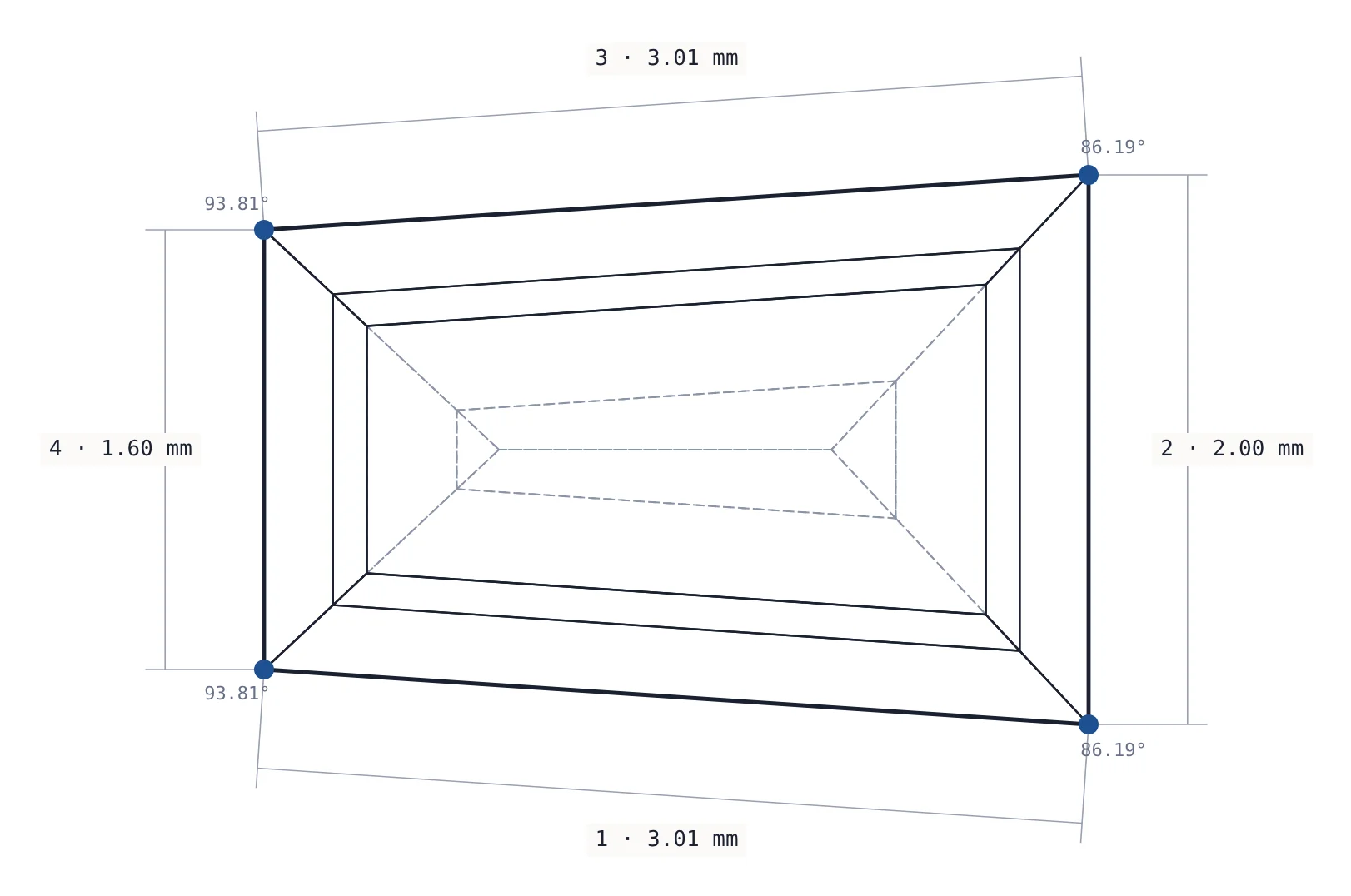

Dessiner une baguette
Draw a baguette
De 3 à 96 côtés, longueurs et angles au centième, cadenas qui tiennent même à la souris, symétrie, miroirs, côté 1 aligné.
3 to 96 sides, lengths and angles to the hundredth, locks that hold even with the mouse, symmetry, mirrors, side 1 aligned.

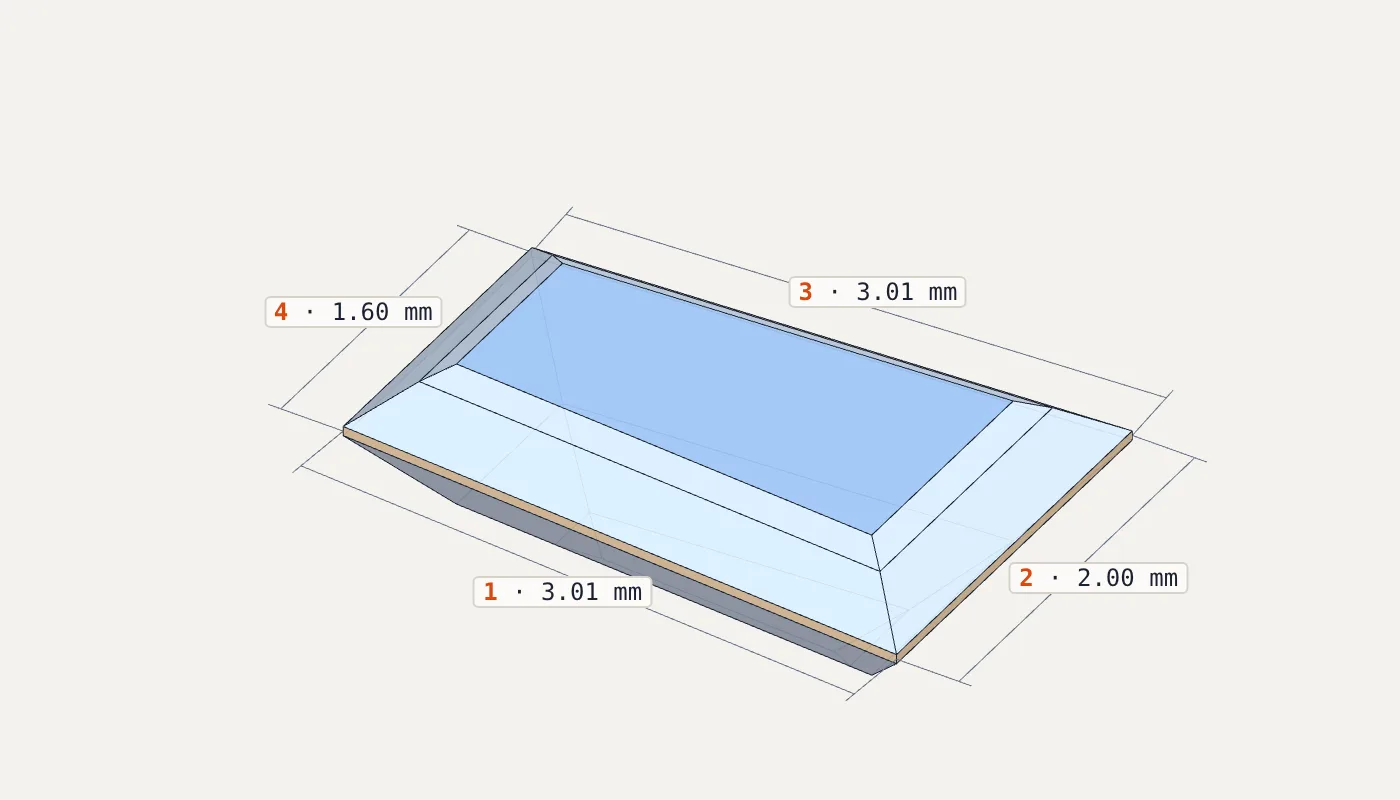

Modèle 3D paramétrique
Parametric 3D model
Couronne, table, rondiste, pavillon et culet réglables ; proportions des rangées et hauteur totale en direct ; clic sur une facette pour son angle et son index.
Adjustable crown, table, girdle, pavilion and culet; tier proportions and total depth live; click a facet for its angle and index.
Calculateur de poids
Weight calculator
Volume et poids en carats pour 26 gemmes (diamant, rubis, saphir, émeraude…) ou une densité libre.
Volume and carat weight for 26 gemstones (diamond, ruby, sapphire, emerald…) or a custom density.
Index du diviseur
Index wheel
Index de chaque facette calculés automatiquement : roue de 32 à 360 dents ou sur mesure, sens, index 0 au choix ; index du pavillon inversés sur la vue de dessous.
Every facet's index computed automatically: 32 to 360-tooth or custom wheel, direction, index 0 of your choice; pavilion indexes mirrored on the bottom view.
Modèles 3D vers la CAO
3D models to CAD
Ouvrez un maillage STL ou OBJ, un STEP ou un GemCad .asc : les triangles sont regroupés en vraies facettes planes, puis la pierre part en .step solide pour la CAO.
Open an STL or OBJ mesh, a STEP or a GemCad .asc: triangles are merged into real planar facets, then the stone goes to a solid .step for CAD.
Conversion par lot
Batch conversion
Glissez d'un coup tous les modèles d'un lot de pierres (STL, OBJ, STEP ou ASC) : une archive avec le .step, le .asc, le .stl et le .obj de chaque pierre, et un rapport.
Drop all the models of a parcel of stones at once (STL, OBJ, STEP or ASC): one archive with each stone's .step, .asc, .stl and .obj, plus a report.
Plans 2D prêts à imprimer
Print-ready 2D drawings
PDF et DXF : vues de dessus, de dessous et de profil à la même échelle, cotes, angles, index, cartouche personnalisable.
PDF and DXF: top, bottom and side views at the same scale, dimensions, angles, indexes, customisable title block.
Gabarit pour comparateur
Comparator template
DXF à taille réelle 1:1, trait de la couleur choisie, position réglable : prêt pour le projecteur de profil ou le comparateur optique.
Real-size 1:1 DXF, line in the colour of your choice, adjustable position: ready for the profile projector or optical comparator.
Comment ça marche
How it works
Plan, dessin ou modèle
Drawing, sketch or model
Glissez le PDF ou le DXF du client, un modèle STL, OBJ, STEP ou .asc — ou dessinez la pierre directement.
Drop the customer's PDF or DXF, an STL, OBJ, STEP or .asc model — or draw the stone directly.
Modèle 3D
3D model
Contour reconstruit sur les cotes, rangées de couronne et de pavillon, culet, rondiste : tout se règle et le poids suit en direct.
Outline rebuilt on the dimensions, crown and pavilion tiers, culet, girdle: everything is adjustable and the weight follows live.
Export
Export
Un clic sur « Exporter » : plans 2D, modèles 3D, gabarit comparateur, ou tout d'un coup dans une seule archive.
One click on “Export”: 2D drawings, 3D models, comparator template, or everything at once in a single archive.
Vos plans ne quittent jamais votre ordinateur
Your drawings never leave your computer
Tout le calcul se fait dans votre navigateur. Les plans et modèles de vos clients ne sont envoyés à aucun serveur : GemIndex convient aux fichiers couverts par un accord de confidentialité.
All computing happens in your browser. Your customers' drawings and models are never sent to any server: GemIndex is suitable for files covered by a non-disclosure agreement.
Formats
Formats
| Ouvrir | Open | Exporter | Export | |
|---|---|---|---|---|
| ✔ plan clientcustomer drawing | ✔ plan 2D avec cartouche2D drawing with title block | |||
| DXF | ✔ plan clientcustomer drawing | ✔ plan 2D, gabarit comparateur 1:12D drawing, 1:1 comparator template | ||
| ASC | ✔ GemCad | ✔ GemCad, machine à facetterGemCad, faceting machine | ||
| STEP | ✔ | ✔ solide exact pour la CAOexact solid for CAD | ||
| STL | ✔ maillagemesh | ✔ maillagemesh | ||
| OBJ | ✔ maillagemesh | ✔ maillagemesh |
Aussi : rainures de serti invisible, roue d'index sur mesure, français et anglais.
Also: invisible-setting grooves, custom index wheel, French and English.
Une idée, un plan qui ne passe pas ?
An idea, a drawing that does not work?
GemIndex progresse grâce aux plans réels des utilisateurs. Écrivez-nous pour signaler un problème, proposer une amélioration ou être informé des nouveautés.
GemIndex improves thanks to users' real drawings. Write to us to report a problem, suggest an improvement or hear about new features.
